【摘要】本文介紹了測量在房屋建筑上的應用，介紹了工程測量的發展和應用，結合具體工程項目案例分析工程測量應用例如控制測量、工程放樣、變形監測并借助案例施工放樣，介紹全站儀的使用知識并進行實際的放樣工作。

【關鍵詞】工程測量、房屋建筑、放樣、全站儀、變形監測。

1.工程測量的內容

1.1工程測量中的地形圖測繪

規劃階段用圖比例尺一般按照工程的規模可直接使用較小的地形圖，在施工階段比例尺一般較大 11000 或 1500。

1.2工程控制網布設

工程控制網包括測圖控制網施工控制網變形監測網和安裝控制網目前除特高精度的工程專用網的和設備安裝控制網外絕大多數控制網都可采用 GPS 定位技術建立。

1.3施工放樣技術和方法

將抽象的幾何實體放樣到實地上去成為具體的幾何實體所采用的測量方法，點線面體的放樣具體方法包括極坐標偏角法、投點法、距離交會、方向交會。

1.4工程的變形監測分析

工程建筑物的變形及與工程有關的災害監測分析和預報是工程測量研究的重要內容變 形監測技術幾乎包括全部工程測量技術除常規儀器外還包括各種傳感器和專用設備變形模 型的建立其主要針對目標點上的時間序列進行數據處理包括多元線性回規分析時間序列等。

1.5控制測量

控制測量是施工的基礎對建筑物的控制測量，一般布設成方格網形式為了便于施工其坐標系采用建筑坐標系坐標軸平行于建筑物的主軸線工程控制網的布設，一般遵循從整體到局部分級布網逐級控制的原則在工程開始施工前，首先通過測量把施工圖紙上的建筑物在實地進行放樣定位以及測定控制高程為下一步的施工提供基準這一步工作非常重要、測量精度要求非常高、關系整個工程質量的成敗假如在這一環節里面出現了差錯那將會造成重大質量事故，帶來的經濟損失是無法估量，在施工行業里也發生過類似工程質量，事故圖紙上建筑物的正北方向變成了正南方向事故的處理結果是把已經建好的房子重新砸掉再?gòu)牧汩_(kāi)始，可見建筑物的定位測量是多么的重要。

1.6工程放樣

放樣是測量工作者把設計的待建建筑物的位置和形狀在實地標定出來，在建筑工程測量中也叫定位，如果設計人員已經給了各建筑物的主要角點坐標或者給定了些特征點坐標以及建筑物的形狀和大小，測量人員找到與設計同一坐標系的控制點進行控制測量，將坐標系統引到待建建筑物的場地附近采用全站儀的放樣功能很容易測出待建建筑物的實地位置，測量放樣負責人逐一將標注數據與記錄結果對比驗證標注數據和所放樣點位無誤。

1.7準備工作

閱讀設計圖紙校算建筑物輪廓控制點數據和標注尺寸，記錄審圖結果選定測量放樣方法并計算放樣數據或編寫測量放樣計算程序，繪制放樣草圖并由第二者獨立校核準備儀器和工具使用的儀器必須在有效的檢定周期內給儀器充電檢查儀器常規設置，如單位坐標方式補償方式校鏡類型棱鏡常數溫度氣壓等使用有內存的全站儀時可以提前將控制點包括擬用的測站點檢查點和放樣點的坐標數據輸入儀器內存并檢。

1.8極坐標法放點

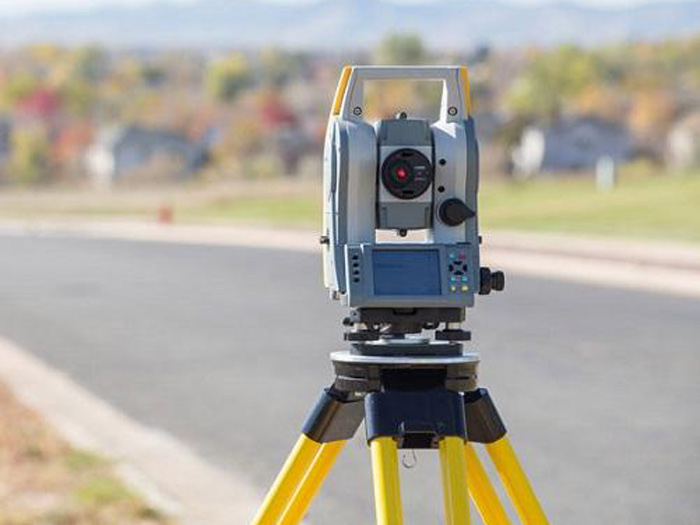

在控制點上架設全站儀并對中整平，初始化后檢查儀器設置氣溫氣壓棱鏡常，數輸入調入測站點的三維坐標并輸入儀器高，輸入調入后視點坐標照準后視點進行后視，如果后視點上有棱鏡輸入棱鏡高可以馬上測量后視點的坐標和高程并與己知數據檢核，瞄準另一控制點檢查方位角或坐標，在另一已知高程點上豎棱鏡或尺子檢查儀器的視線高利用儀器自身計算功能進行計算時記錄員也應進行相應的對算以檢核輸入數據的正確性，在各待定測站點上架設腳架和棱鏡量取記錄并輸入棱鏡高測量記錄待定點的坐標和高程，以上步驟為測站點的測量。

2.誤差處理

施工放樣的成果通常是即刻或數小時后交付使用，往往不能等待再去檢查成果的正確性這就要求放樣作業人員在作業中處處要有自我校核條件以便及時發現錯誤及時糾正，一般工程放樣的平差工作都是在現場進行的，因此常將這類在現場消除測量誤差的方法統稱為現場平差，如在測放一個方向線時采用正倒鏡定點而后在現場取兩方向線的中點作為最后方向值等方法。

在所有建筑領域中對測量放樣的精度要求具有嚴密性和松散性，兩個方面的特性，嚴密性指工程建筑物必須保持其構件嚴密的相互關系，即在放樣中具有較大誤差時則會有損于工程質量松散性，指松散的建筑部位彼此間聯系松馳這類工程部位雖在設計圖紙上有三維尺寸的規定，但在施工時可予以不同程度的伸縮因其放樣后果對工程建設的影響遠比嚴密性的部位要寬松得多。

在放樣工作中采取適當?shù)拇胧┦箛?yán)密區段保證嚴密性，以滿足建筑標準要求而將由于控制測最所帶來的誤差半攤于工程部位松散區段中，使它對工程質量不產生任何影響從而達到現場平差的目的，它和一般平差任務不同之處是誤差并未消除不過是將其擠放于一個對工程質量不產生影響的區段而將其吸收罷了，可采用以下平差手段達到這一目的，第一對嚴密部位一般采用本身主軸線為基本控制去進行放樣，即不論控制網布設的精度如何一旦利用其測設主軸線后該工程部位就以該軸線為基礎了這樣就保證了建筑物的相對嚴密性，第二所有軸線的測設應在主軸線的基準上進行，以避免再由控制網測設而將控制網本身的測設誤差帶入嚴密區段，第三在施工過程中所有軸線的測設定位應具有一次性，切忌反復變史造成軸系的混亂測量復測檢查測量是保證建筑工程質量必不可少的一項工作。

復測的目的是檢查建筑物構筑物平面位置和高程數據足否符合設計要求，以往發生的施工測量事故大都是忽視復測所造成的，施工測量人員要對設計圖紙上的尺寸進行全面的校核校對總平面上的建筑物坐標和相關數據，檢查平面圖和基礎圖的軸線位置標高尺寸和符號等是否相符分段長度，是否等于各段長度的總和矩形建筑物的兩對邊尺寸是否一致，局部尺寸變史后足否給其他尺寸帶來影響，建筑物定位后要根據定位控制樁或龍門樁復測建筑物角點坐標平面幾何尺寸標高與設計圖紙上的數據是否吻合、是否滿足，程精度要求建筑物的方向是否正確有無顛倒現象。

3.變形監測

變形監測就是利用專用的儀器和方法，對變形體的變形現象進行持續觀測、對變形體變形性態進行分析和變形體變形的發展態勢進行預測等的，各項工作其任務是確定在各種荷載和外力作用下變形體的形狀大小及位置變化的空間狀態和時間特征，最具代表性的變形體有大壩橋梁、高層建筑物、邊坡隧道和地鐵。變形監測的內容應根據變形體的性質和地基情況決定，對水利工程建筑物主要觀測水平位移、垂直位移、滲透及裂縫觀測，為了了解建筑物如大壩內部結構的情況還應對混凝土應力鋼筋應力溫度等進行觀測這些內容常稱為內部觀測，在進行變形監測數據處理時特別是對變形原因做物理解釋時必須將內外觀測資料結合起來進行分析。

參考文獻

[1]建筑變形測量規范 JGG8-2016 中華人民共和國住房和城鄉建設部發布

[2]工程測量規范 GB50026-2007 中華人民共和國建設部發布

[3]建筑結構檢測技術標準 GB/T50344-2004 中國建筑工業出版社

[4]工程測量基本術語標準 GB/T50228-2011 中華人民共國住房和城鄉建設部、中華人民共和國國家質量監督檢驗檢疫總局聯合發布
